VRF sustavi: što su i kako funkcioniraju
Što je VRF sustav
VRF (Variable Refrigerant Flow) sustav je sustav klimatizacije koji koristi jednu vanjsku jedinicu i više unutarnjih jedinica spojenih cijevima s rashladnim sredstvom. Naziv dolazi od engleskog naziva za varijabilni protok rashladnog sredstva, što opisuje ključnu karakteristiku ove tehnologije: vanjska jedinica regulira količinu rashladnog sredstva koje šalje prema svakoj unutarnjoj jedinici prema trenutnim potrebama te prostorije.
Kako VRF sustav funkcionira
Vanjska jedinica komprimira rashladno sredstvo i distribuira ga prema unutarnjim jedinicama putem cijevnog razvoda. Svaka unutarnja jedinica ima elektronički ekspanzijski ventil koji regulira protok rashladnog sredstva neovisno o ostalim jedinicama u sustavu. Na taj način svaka prostorija može imati drugačiju temperaturu i drugačiji način rada u isto vrijeme.
Vanjska jedinica prilagođava svoj kapacitet stvarnim potrebama sustava u svakom trenutku, umjesto da radi na punom kapacitetu i isključuje se kada dosegne zadanu temperaturu. Ovo kontinuirano prilagođavanje kapaciteta osnova je energetske učinkovitosti VRF sustava.
Reverzibilni VRF sustavi
Trocijevni VRF sustavi mogu istovremeno grijati jedne prostorije i hladiti druge. Toplina koja se izvlači iz prostorija u načinu hlađenja ne odbacuje se u vanjski zrak nego se prenosi u prostorije koje trebaju grijanje. Ovaj princip povrata topline čini trocijevne VRF sustave osobito učinkovitima u objektima gdje različite zone imaju različite toplinske potrebe istovremeno, primjerice u hotelima gdje sobe okrenute prema jugu trebaju hlađenje dok sobe okrenute prema sjeveru trebaju grijanje.
Vrste unutarnjih jedinica
VRF sustavi podržavaju različite vrste unutarnjih jedinica koje se mogu kombinirati unutar istog sustava prema potrebama svakog prostora.
Zidne unutarnje jedinice montiraju se visoko na zid prostorije i najčešća su izvedba u manjim prostorijama i hotelskim sobama.

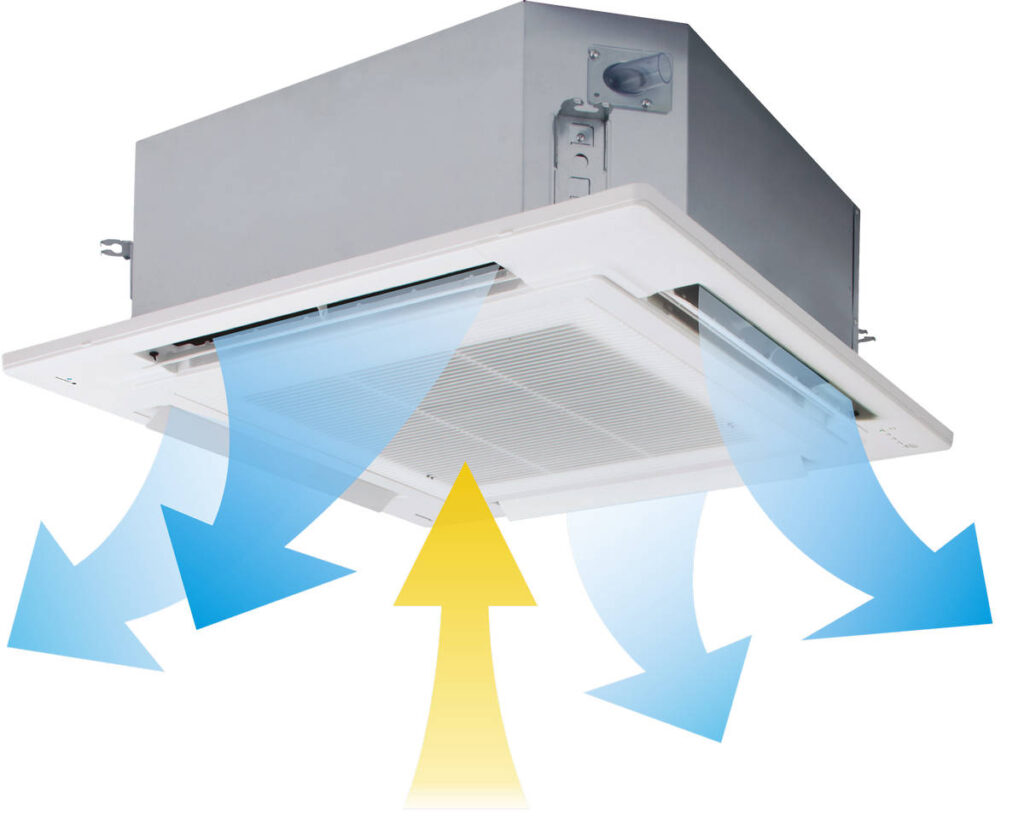

Kazetne unutarnje jedinice ugrađuju se u spušteni strop i distribuiraju zrak na dvije ili četiri strane. Koriste se u poslovnim prostorima i većim prostorijama gdje je potrebna ravnomjerna distribucija zraka.
Kanalne unutarnje jedinice ugrađuju se iznad spuštenog stropa i distribuiraju kondicionirani zrak putem kanala na više istrujnih mjesta. Pogodne su za prostore gdje je vizualna diskretnost prioritet.
Podstropne unutarnje jedinice vješaju se na strop i distribuiraju zrak prema dolje ili horizontalno.
Parapetne unutarnje jedinice mogu biti s orginalnom maskom ili bez nje sakrivene pri podu unutar stolarskog elementa. Usis zraka je s prednje strane pri podu ili ispod uređaja, dok je ispuh vertikalan ili horizontalan na određenoj visini.
Za koje objekte su VRF sustavi pogodni
VRF sustavi koriste se u objektima s većim brojem prostorija ili zona koje zahtijevaju neovisnu regulaciju temperature: hotelima, poslovnim zgradama, stambeno-poslovnim kompleksima, zdravstvenim ustanovama i većim stambenim objektima.
Za informacije o projektiranju VRF sustava, kontaktirajte nas na broj +385 51 711 011 ili putem e-maila amf@amf.hr.
