Fan coil jedinice: što su i kako funkcioniraju
Što je fan coil jedinica
Fan coil jedinica je uređaj za grijanje ili hlađenje prostora koji se sastoji od dva osnovna elementa: izmjenjivača topline kroz koji struji topla ili hladna voda, i ventilatora koji tjera zrak prostorije kroz taj izmjenjivač. Fan coil jedinica nije samostalni izvor topline ili hlađenja, ona je terminal, krajnji element sustava koji predaje energiju u prostor. Izvor topline ili hlađenja, bilo da je to dizalica topline, kotlovnica ili rashladnik vode, nalazi se drugdje u objektu i opskrbljuje fan coil jedinice vodom odgovarajuće temperature putem cijevnog razvoda.
Kako fan coil jedinica funkcionira
Ventilator unutar jedinice uvlači zrak iz prostorije i tjera ga kroz lamele izmjenjivača topline. Kroz izmjenjivač struji voda koja dolazi iz centralnog izvora. Ako je voda topla, zrak se zagrijava i vraća u prostor kao topli zrak. Ako je voda hladna, zrak se hladi i vraća u prostor kao hladni zrak. Pritom dolazi i do kondenzacije vlage iz zraka na hladnom izmjenjivaču, što znači da fan coil jedinica u načinu hlađenja istovremeno i odvlaži zrak u prostoriji. Kondenzat se odvodi putem odvoda kondenzata koji je sastavni dio svake jedinice.
Dvocijevni i četverocijevni sustavi
Fan coil sustavi izvode se u dvocijevnoj ili četverocijevnoj izvedbi.
Dvocijevni sustav ima jednu cijev dovoda i jednu cijev povrata vode. Sustav može istovremeno raditi ili samo u načinu grijanja ili samo u načinu hlađenja, ovisno o tome koja voda dolazi iz izvora. Ova izvedba je jednostavnija za izgradnju, ali ne omogućuje istovremeno grijanje jednih i hlađenje drugih prostorija u objektu.
Četverocijevni sustav ima odvojeni cijevni razvod za toplu i hladnu vodu. Svaka fan coil jedinica može neovisno birati grijanje ili hlađenje bez obzira na to što rade ostale jedinice u objektu. Ova izvedba omogućuje potpunu fleksibilnost i koristi se u hotelima, bolnicama i poslovnim zgradama gdje različite prostorije imaju različite potrebe u isto vrijeme.
Vrste fan coil jedinica prema izvedbi
Kazetne fan coil jedinice ugrađuju se u spušteni strop i distribuiraju zrak na dvije ili četiri strane. Koriste se u poslovnim prostorima, hotelskim sobama i trgovačkim centrima gdje je vizualna diskretnost prioritet.
Kanalne fan coil jedinice ugrađuju se iznad spuštenog stropa i spojene su na kanalni razvod zraka koji distribuira kondicionirani zrak na više istrujnih mjesta. Pogodne su za prostore gdje je potrebna distribucija zraka na više točaka iz jedne jedinice.
Zidne fan coil jedinice montiraju se visoko na zid prostorije. Jednostavne su za ugradnju i pristupačne za održavanje.

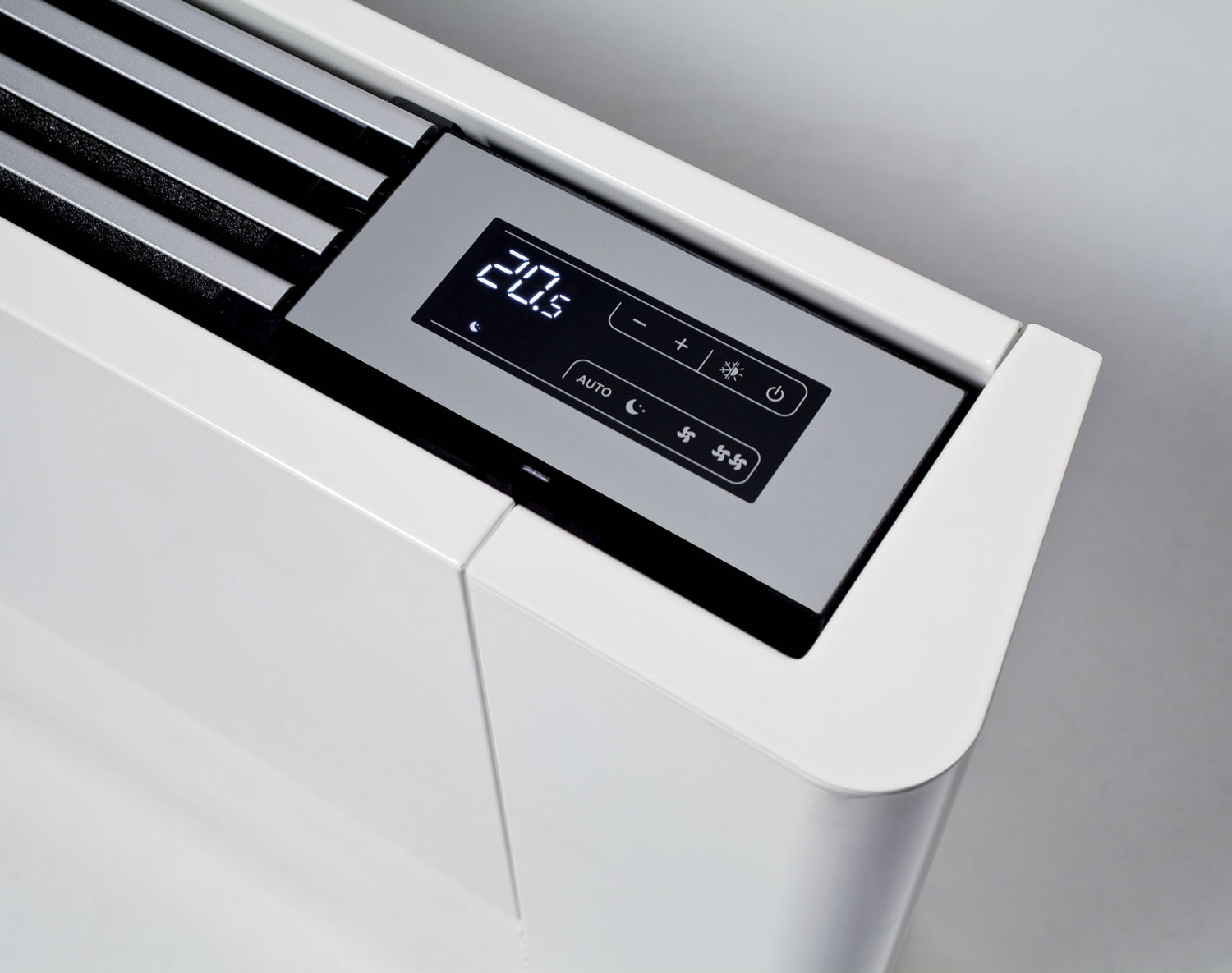

Parapetne fan coil jedinice postavljaju se na razini poda uz vanjski zid ili ispod prozora. Dostupne su u izvedbi s originalnom maskom ili bez maske, u kojem slučaju se sakrivaju stolarskim elementima.
Podstropne fan coil jedinice vješaju se na strop prostorije i distribuiraju zrak prema dolje ili horizontalno.
Regulacija i upravljanje
Svaka fan coil jedinica ima vlastiti termostat koji regulira temperaturu u prostoriji neovisno od ostalih jedinica u objektu. Ventilator može raditi na više brzina što utječe na kapacitet i razinu buke jedinice. Regulacija temperature postiže se podešavanjem brzine ventilatora ili regulacijom protoka vode kroz izmjenjivač putem ventila.
